Microcontrollersteuerung für Heizgriffe HotGrip3

Achtung! Die Heizgriffsteuerung HotGrip3 ist  leider nicht mehr lieferbar.

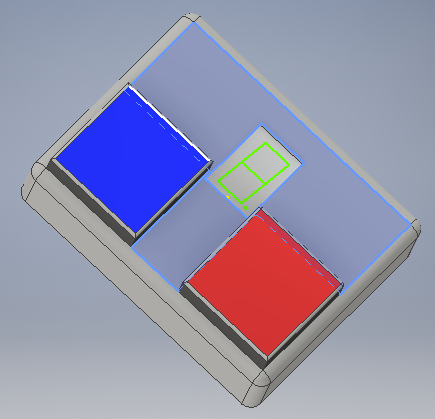

Es gibt Neuigkeiten: Leider verzögert sich die Entwicklung der neuen Heizgriffsteuerung 2016 etwas, weil ich seit Januar 2016 einen neuen Job bei der Firma Hailo Wind Systems als Entwickler für Steuerungen angefangen habe, aber trotzdem arbeite ich in meiner raren Freizeit wieder an der HotGrip4. Hier mal ein Bild von meiner neuen Steuerung, vorerst nur als 3D Modell. So wird sie aussehen, Größe wie HotGrip2, also die Mini-Version HotGrip3 hat sich nicht bewährt, vor allem wegen der Bedienung, deshalb wieder  2 Taster. Bis Mitte des Jahres werde ich hoffentlich die  Steuerung  neu entwickelt haben.

2016-03-16 21_01_15-Autodesk Inventor Professional 2016

















Wer Heizgriffe am Motorrad hat, der hat sich bestimmt auch schon über den orginalen, meist nur 2-stufigen Schalter geärgert. In der Start-Stellung werden die Hände gegrillt und in der anderen Stellung heizen die Griffe nicht mehr wirklich. Das liegt daran, daß durch den einfachen Umschalter nur entweder 100% oder 25% Heizleistung eingestellt werden können.
Abhilfe schaft hier meine Steuerung HotGrip3.
Mit ihr läßt sich die Heizleistung zwischen Aufheizen mit 100% und im Dauerbetrieb zwischen 10% und 70% einstellen.
hgs2009_3 hgs2009_1 hgs2009_2

Im Unterschied zu HotGrip2, welche 2 Tasten hatte und HotGrip1 mit 3 Tasten, hat die neue Steuerung nur noch 1 Taster.
Damit kann man alle gewohnten Funktionen bedienen, also Ein-Aus, kälter-wärmer und programmieren der Aufheizzeit.
Die LED ersetzt die bisherige 10stellige LED-Anzeige. Sie ist eine Echtfarb-LED, das heißt sie kann alle Farben darstellen. Während der Aufheizzeit blinkt sie grün, danach wechselt sie ihre Farbe je nach Heizstufe von blau (kalt) nach rot(heiß) mit allen Zwischenstufen. Während des Programmierens blinkt sie rot.

Die HotGrip Steuerung wird von mir schon seit 2002 immer weiter entwickelt. Die erste Version hatte noch ein für heutige Verhältnisse unförmig großes Gehäuse und 3 Taster. 2005 folgte dann HotGrip2 mit einem schon deutlich kleineren Gehäuse und nur noch 2 Tastern. HotGrip3 hat nur noch etwa 35% der Größe von HotGrip2 und nur noch einen Taster. Mal sehen, was als nächstes kommt.

hg1_hg2hg2_hg3_daytona

Links: HotGrip1,HotGrip2.  Rechts: HotGrip3, Schalter der Daytona-Griffe, HotGrip2.

Während HotGrip1 und Hotgrip2 mit einer Schelle am Lenker befestigt wurden, ist dies bei HotGrip3 wegen der geringen Größe nicht mehr möglich. Serienmässig wird Hotgrip3 mit einem beiligenden Kabelbinder am Rohrlenker befestigt. Das sieht dann so aus:

hotgrip3_kabelbinder

Alternativ dazu kann man HotGrip3 auch mit einem Alublech an einer Schraube der Kupplungs- oder Bremspumpe montieren. Dieses Blech könnt ihr selbst anfertigen, oder von mir bekommen. Es ersetzt die Kunststoff-Rückwand des Gehäuses. So sieht das an der ZZR-600 meine Sohnes aus:

hotgrip3_halteblech_seitlich hotgrip3_halteblech hgs3

Die hier auf dem Bild zu sehende verzinkte Inbusschraube ersetzt eine der orginalen Befestigungsschrauben des Kupplungshebels. Sie muß natürlich länger sein als die orginale und gehört nicht zum Lieferumfang. BeimPrototyp diente eine Mutter M8 als Abstandshalter zwischen Halteblech und Kupplungshebelschelle, da diese ja entsprechend der Lenkerdicke gekrümmt ist.
Statt der Mutter wird eine Distanzhülse aus Aluminium mit einer Länge von 6,5mm, 10mm Durchmesser und 6,2mm Bohrung mitgeliefert..

Modul nach dem Vergießen mit 2K-Harz, Rückwand mit Kabelbinder, Halteblech für Schraubbefestigung als Alternative mit Distanzhülse.

hotgrip3_vergossen

hotgrip3_kabelbinder_seitlich

hotgrip3_halteblech_huelse

 Umbauanleitung für Daytona Heizgriffe:

umbau1 umbau2


Ausgangssituation

Alle Kabel hier durchtrennen

umbau3

Das wird weiter verwendet, der Rest kann entsorgt werden.

umbau4

Die Leitungen so miteinander verbinden.

umbau5

Fertig, der zweite Griff wird in die freien Steckverbinder eingesteckt.

37 thoughts on “Heizgriffsteuerung HotGripIII

  1. Hallo,

    ich haette auch Interesse an der neuen HotGrip Steuerung.
    Kannst Du schon abschaetzen wann die vll. verfuegbar sein wird?
    Und mich ggf. vormerken und informieren?

    Danke

  2. Hallo Volkmar,
    nachdem ich Deinen „Warnblinker“ erfolgreich an meiner NTV verbaut habe ( an dieser Stelle nochmal vielen Dank ), interressiere ich mich nun sehr für Deine Heizgriffsteuerung.

    Ich habe vor mir die „Coolride-Patronen“ zuzulegen und würde die dann gerne mit Deiner Steuerung betreiben ( wenn das kompatibel ist ).

    Gibt es schon etwas neues in Sachen HotGrip4 ?

    Gruß
    Stephan

    1. Leider nicht, die fertig bestückte Platine hab ich bereits und ein erstes Testprogramm dafür auch geschrieben. Leider läßt mir meine neue Arbeit aber keine Zeit für das Teil.

  3. Hallo Volkmar,

    weißt du schon wann wir die neue HotGrip4 bestellen können? Mein Bruder und ich haben auch großes Interesse daran.

    Viele Grüße
    Tino

    1. Ich hab im Moment durch meinen neuen Job leider sehr wenig Zeit. Aber ich hab mir vorgenommen, es dieses Jahr noch zu schaffen. Mal sehen ob es klappt 😉

      1. Hallo Volkmar,

        das Jahr ist fast zu Ende… Kommt noch ein HotGrip4 von dir? Ich bin noch auf der Suche nach einem Winterprojekt 😉 Entweder Heizgriffe mit HotGrip oder eine LED Rücklicht.

        Vielleicht hilft mir deine Antwort bei der Entscheidung 😉

        Viele Grüße
        Tino

  4. Hallo Volkmar,
    Hätte auch Interesse an drei Steuerungen.
    Kennst du schon den Preis für die 2016 Steuerungen.
    Gruss
    Rainer

  5. Auch ich möchte Bedarf an der genialen Steuerung anmelden .
    Bitte um Info bei einer Neuauflage.

    Gruß Guido

    1. Hallo Volkmar,
      auch ich habe Interesse an deiner neuen Steuerung um Heizpatronen zu betreiben.

      Gruß Mathias

  6. Hallo Volkmar,

    melde mich auch für eine Steuerung an, möchte diese gerne mit den Coolride Patronen installieren. Verbaue habe ich die Coolrides Standard mit dem Kippschalter und rüste dann bei Verfügbarkeit deine Steuerung nach.

    Gruß
    Jörn

  7. Hallo Volkmar

    Auch ich hätte Interesse an 2 Stck. Deiner Hot Grip 3 Heizgriffsteuerung oder dem Nachfolger. Genau das was ich suche. Ich will damit die Coolride Heizpatronen regeln.

    mfg
    Pito

  8. Servus Volkmar,
    wie siehts aus mit Deiner Neuentwicklung der Hot Grip Steuerung ?
    Möchte meine neue African Twin und die Duke meiner Frau mit Coolride Heizung versehen und bräuchte dazu zwei von deinen Stuerungen. Bitte melde Dich bei mir wenn Du wieder liefern kannst !!

    Mit freundlichen Grüßen
    Heinz Oberloher

  9. Hallo Volkmar,

    hab auch ein weiteres Motorrad, welches nach Deiner tollen Steuerung verlangt 🙂
    Würde mich freuen, wenn Du eine Neuauflage machst. Würde mich über eine positive Nachricht sehr freuen!

    Alles Gute für 2016

    Stephan

  10. Hallo Volkmar
    habe schon mal Hotgrip 2 verbaut. Super!!!
    Brauche für mein neues Motorrad eine neue Variante, wenn du wieder welche baust, melde dich bitte!
    Mit besten Motorrad Wünschen
    Ralf

  11. Hallo,

    habe auch ein großes Interesse an der Steuerung. Sollten Sie wieder welche produzieren, würde ich gerne eine abnehmen.

    Gruß Axel

  12. Hallo Volkmar,
    wir würden gerne 2 Steuerungen für die Coolride Patronen bei Dir kaufen.
    Aber wir dachten die gibt es jetzt dann um sie im Herbst noch fahren zu können.
    Wie schauts denn aus mit der Produktion?
    Gruß
    Walter

  13. Hallo Volkmar,

    Ich bin gerade beim Suchen nach neuen Heizgriffen über deine HotGrip3 Steuerung gestolpert.
    Ich habe sehr großes Interesse an diesem Teil.
    Besteht die Möglichkeit einer Vorbestellung?
    Ich würde mich sehr freuen, wenn das geht.

    Mit freundlichen Grüßen
    Florian

  14. Hallo Volkmar,
    ich hatte an meiner VFR die HotGripIII dran, und ich habe die VFR nun verkauft, mit Griffheizung und Steuerung.
    Ich wollte Dich eigenltich kontaktieren um eine neue Steuerung nun zu kaufen, und las mit Erschrecken, dass diese nicht mehr lieferbar ist……..
    Die Steuerung war absolut klasse, und auch schön klein, und mit ein wenig Übung suber zu bedienen, auch mit Handschuehn.
    Wenn Du eine neue machst, dann bitte nicht größer…..
    Darf ich höflich fragen, wann Du sie fertig hast, die Neue ??
    Oder hast Du nicht doch noch eine im „Restbestand“, würde auch ggf. selber zusammenbauen, ausgießen etc.
    LG Jürgen 🙂

      1. Hallo Volkmar,
        klingt toll, bitt unbedingt eine für mich reservieren.
        Deine Regelung ist einfach klasse.

        Wenn es Dir zusagt, stelle ich deine Seite auch im Z1000 Forum bereit…..
        Bissle Werbung für ein wirklich gutes Teil.

        LG Jürgen

  15. Hallo Volkmar,

    meine Steuerung HotGrip3 funktioniert leider auch nicht mehr korrekt. Man kann sie einschalten, sie schaltet sich sofort auf eine feste Stufe und bleibt dann bis zum Ausschalten auf dieser. Gibt es eventuell eine Möglichkeit zur Neuinitalisierung?

    Wenn Du eine neue Steuerung entwickelst, bin ich gerne bereit diese direkt zu kaufen. Durch Deine HotGrip3 ist das Motorrad fahren sehr komfortabel geworden.

    1. Ja Oliver, die gibt es.
      Beim Einschalten den Taster etwa 10 sek. lang gedrückt halten. Dann loslasse, die LED blinkt nun rot.
      Jetzt einfach aufheizen lassen, bis die Griffe warm sind und dann den Taster wieder drücken. Damit ist die Aufheizsequenz neu programmiert.
      Das verändern der Stufen durch kurzes oder langes Drücken des Tasters ist der größte Schwachpunkt der Steuerung. Aber hier hilft einfach ein paar mal üben. Eine neue Steuerung wird wieder mehr als eine Taste haben.

  16. Hallo Volkmar,

    auch ich warte auf ein update, meine Steuerung kennt nur noch 100% und lässt sich auch nicht mehr abschalten.

    Mein V2 hat die Steuerung wohl ein bisschen zu stark durchschüttelt.

    Gruß
    Stefan

    1. Hallo Stefan,
      deine Steuerung war eine der ersten HotGrip3 aus November 2010. Trotzdem dürfte sie nicht einfach kaputt gehen. OK, sobald es eine Neue von mir gibt, darfst du sie testen.

  17. Hallo Volkmar

    Nach jetzt, glaube drei jahren, Hot Grip III heizt mein Teil nur noch kurz auf und fällt dann wieder aus. Direkter Neustart ohne Probleme ..fällt aber wieder aus.
    Soll keine Kritik sein .. nur eine Info.
    So hoffe ich also das du im Herbst wieder was neues anbieten kannst.
    Bestellung ist gewiss da ich von deiner Arbeit begeistert bin.

    Die rechte zum Gruß Wilhelm

    1. Hallo Wilhelm,

      das tut mir leid, aber auch da finden wir eine Lösung. Sobald ich wieder welche herstelle, melde ich mich bei Dir, damit Du rechtzeitig zur nächsten kalten Jahreszeit wieder eine funktionierende Steuerung hast.

  18. Hallo,
    ich fahre das coolride system mit der heizpatrone.
    Wann baust du den wieder deine Steuerung.?
    Wie ist den dann der Preis.
    Sage schon einmal Danke für deine Antwort
    Gruss Andreas

    1. Hallo Andreas,
      die Steuerung arbeitet auf jeden Fall mit den Coolride Patronen. Wie gesagt, bin ich mir noch nicht sicher, aber wenn dann rechtzeitig zum Herbst wird die Hotgrip wieder verfügbar sein. Der Preis für die Version 3 betrug zuletzt € 38,-

      1. Hallo Volkmar,

        melde mich auch für eine Steuerung an, möchte diese gerne mit den Coolride Patronen installieren. Bzw, verbaue mal die Coolrides Standard mit dem Kippschalter und rüste dann bei Verfügbarkeit deine Steuerung nach.
